Modelos de estrutura relacional de banco de dados

Modelo ER de um cadastro regional de veículos com as seguintes características:

1- O veiculo possui sempre uma placa

2- O veiculo sempre tem um responsável legal por ele, e necessário manter sempre um histórico (responsabilidade).

3- O veiculo pertence sempre uma categoria

-        Placa

-        Um responsável legal

-        Uma categoria

-        Um ano de fabricação

-        Um modelo e marca

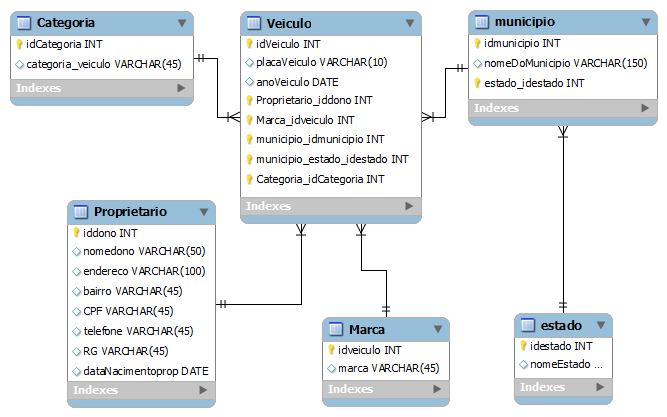

 O modelo desenvolvido por nós ficou com o seguinte resultado:

Agora você vai desenvolver um modelo ER de uma biblioteca

São as necessidades delas:

1 – O cadastro dos usuários com endereço completo inclusive com a informação do curso do usuário e data de inicio de termino previsto.

2 - O cadastro das obras da biblioteca com a devida classificação: científicos, periódicos científicos, periódicos informativos, periódicos diversos, entretenimento, etc.

3- Língua que encontra a obra

4 - Mídias que se encontra a obra

5 - Os autores da obra com o controle da nacionalidade do autor

6 - As editoras dos exemplares com o ano de edição

7- Os usuários estão classificados entre alunos, professores e funcionários.

Sendo que para os professores não serão considerados limites de volumes para empréstimos, nem possíveis atrasos na devolução desses.

8 - histórico dos empréstimos.

Este e nosso resultado:

Desenvolver um banco de dados de um estacionamento

1. Cliente pode ter dependentes para tirar o carro
2. Cadastro do cliente
3. Box dos carros
4. Tipo de veículos
5. Tipo de garagem e seu turno
6. Hora de entrada e saída
7. Hora adicional.
8. Login funcionário

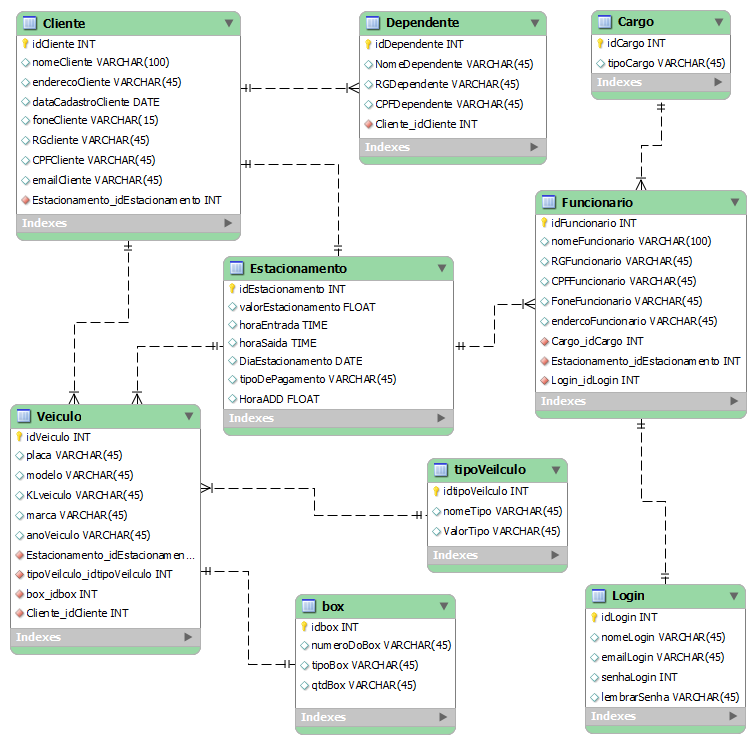

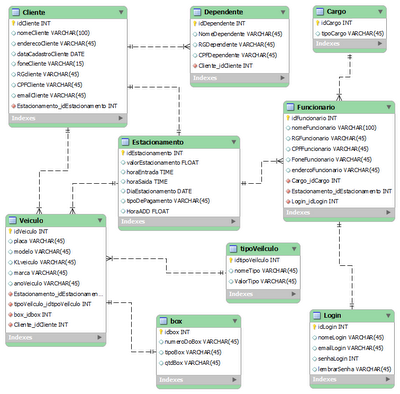

O modelo ER ficou assim:

OBS. Não existe certo e errado nesse caso, mas sim a melhor forma que o programador acha pra resolver o seu problema.

Neste caso o nosso ficou como nas figuras, mas você pode mudar de acordo com suas necessidades.
